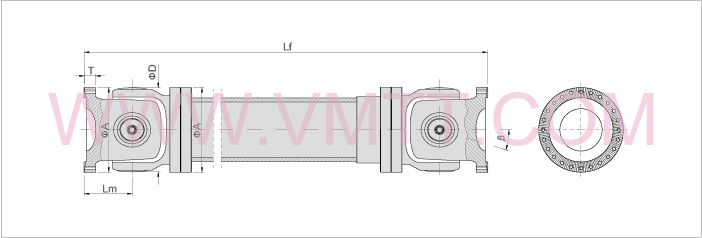

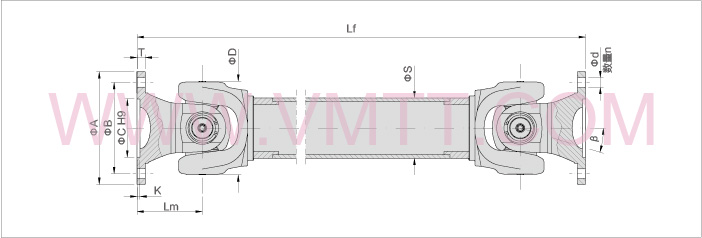

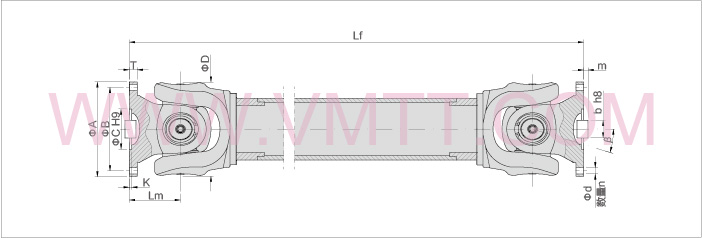

十字万向节（法兰带键）

·侧端法兰带键，具备更强的扭矩传递能力；
·最大扭矩：9000000Nm，单节最大允许偏角：15-30°；
·具有可伸缩型、固定长度型、单元型三种类型可选。

系列号	理论额定扭矩 TDW （Nm）	理论最大扭矩 TCS （Nm）	轴承寿命系数 LC	单个关节最大允许偏角 β(°)	尺寸 A （mm）	详细尺寸
VT04-58-B	90	180	0.022×10^-5	35	58	资料下载
VT04-65-B	120	240	0.012×10^-4	35	65	资料下载
VT04-75-B	250	500	0.058×10^-4	35	75	资料下载
VT04-90-B	400	800	0.048×10^-3	35	90	资料下载
VT04-100-B	600	1200	0.26×10^-3	35	100	资料下载
VT04-125-B	1150	2300	0.26×10^-2	35	120	资料下载
VT04-150-B	2250	4500	2.65×10^-2	35	150	资料下载
VT04-180-B	4200	8400	3.6×10^-2	25	180	资料下载
VT04-200-B	8000	16000	1.03	25	200	资料下载
VT04-225L-B	11000	22000	1.89	25	225	资料下载
VT04-225H-B	20×10³	40×10³	9.79	15	250	资料下载
VT04-250-B	28×10³	56×10³	34.7	15	285	资料下载
VT04-285-B	40×10³	80×10³	106	15	315	资料下载
VT04-315-B	58×10³	120×10³	356	15	350	资料下载
VT04-350-B	80×10³	160×10³	938	15	390	资料下载
VT04-390-B	110×10³	225×10³	2323	15	435	资料下载

系列号	理论额定扭矩 TDW （Nm）	理论最大扭矩 TCS （Nm）	轴承寿命系数 LC	单个关节最大允许偏角 β(°)	尺寸 A （mm）	详细尺寸
VT05-160-B	10.5	21	0.16	15	160	资料下载
VT05-180-B	14	28	0.51	15	180	资料下载
VT05-200-B	20	40	1.47	15	200	资料下载
VT05-225-B	28	56	7.812	15	225	资料下载
VT05-250-B	40	80	28.2	15	250	资料下载
VT05-265-B	50	100	54.8	15	265	资料下载
VT05-285-B	58	120	82.8	15	285	资料下载
VT05-315-B	80	160	279	15	315	资料下载
VT05-350-B	110	225	744	15	350	资料下载
VT05-390-B	160	320	1860	15	390	资料下载
VT05-440-B	250	500	8.25×10³	15	440	资料下载
VT05-490-B	350	700	2.145×10⁴	15	490	资料下载
VT05-550-B	500	1000	6.335×10⁴	15	550	资料下载
VT05-620-B	625	1250	0.13×10⁶	15	620	资料下载

系列号	理论额定扭矩 TDW （Nm）	理论最大扭矩 TCS （Nm）	轴承寿命系数 LC	单个关节最大允许偏角 β(°)	尺寸 A （mm）	详细尺寸
VT06-680-D	980	1640	0.22×10⁶	15	680	资料下载
VT06-700-D	1050	1750	0.32×10⁶	15	700	资料下载
VT06-750-D	1350	2250	0.75×10⁶	15	750	资料下载
VT06-780-D	1500	2500	0.89×10⁶	15	780	资料下载
VT06-800-D	1600	2670	1.06×10⁶	15	800	资料下载
VT06-840-D	1860	3100	2.2×10⁶	15	840	资料下载
VT06-900-D	2280	3800	5.62×10⁶	15	900	资料下载
VT06-920-D	2430	4050	8×10⁶	15	920	资料下载
VT06-1000-D	3120	5200	22×10⁶	15	1000	资料下载
VT06-1060-D	3900	6500	30.3×10⁶	15	1060	资料下载
VT06-1100-D	4140	6900	咨询我司	15	1100	资料下载
VT06-1200-D	5400	9000	咨询我司	15	1200	资料下载
