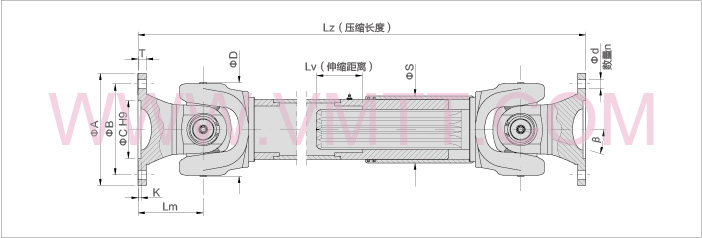

十字万向节（可伸缩型）

·可伸缩型，总长通过花键可调。
·最大扭矩：9000000Nm，单节最大允许偏角：15-30°；
·转速根据客户要求做不同等级动平衡。

系列号	理论额定扭矩 TDW （Nm）	理论最大扭矩 TCS （Nm）	轴承寿命系数 LC	单个关节最大允许偏角 β(°)	尺寸 A （mm）	详细尺寸
VT04-58-A	90	180	0.022×10^-5	35	58	资料下载
VT04-65-A	120	240	0.012×10^-4	35	65	资料下载
VT04-75-A	250	500	0.058×10^-4	35	75	资料下载
VT04-90-A	400	800	0.048×10^-3	35	90	资料下载
VT04-100-A	600	1200	0.26×10^-3	35	100	资料下载
VT04-125-A	1150	2300	0.26×10^-2	35	120	资料下载
VT04-150-A	2250	4500	2.65×10^-2	35	150	资料下载
VT04-180-A	4200	8400	3.6×10^-2	25	180	资料下载
VT04-200-A	8000	16000	1.03	25	200	资料下载
VT04-225L-A	11000	22000	1.89	25	225	资料下载
VT04-225H-A	20×10³	40×10³	9.79	15	250	资料下载
VT04-250-A	28×10³	56×10³	34.7	15	285	资料下载
VT04-285-A	40×10³	80×10³	106	15	315	资料下载
VT04-315-A	58×10³	120×10³	356	15	350	资料下载
VT04-350-A	80×10³	160×10³	938	15	390	资料下载
VT04-390-A	110×10³	225×10³	2323	15	435	资料下载

系列号	理论额定扭矩 TDW （Nm）	理论最大扭矩 TCS （Nm）	轴承寿命系数 LC	单个关节最大允许偏角 β(°)	尺寸 A （mm）	详细尺寸
VT04-58-B	90	180	0.022×10^-5	35	58	资料下载
VT04-65-B	120	240	0.012×10^-4	35	65	资料下载
VT04-75-B	250	500	0.058×10^-4	35	75	资料下载
VT04-90-B	400	800	0.048×10^-3	35	90	资料下载
VT04-100-B	600	1200	0.26×10^-3	35	100	资料下载
VT04-125-B	1150	2300	0.26×10^-2	35	120	资料下载
VT04-150-B	2250	4500	2.65×10^-2	35	150	资料下载
VT04-180-B	4200	8400	3.6×10^-2	25	180	资料下载
VT04-200-B	8000	16000	1.03	25	200	资料下载
VT04-225L-B	11000	22000	1.89	25	225	资料下载
VT04-225H-B	20×10³	40×10³	9.79	15	250	资料下载
VT04-250-B	28×10³	56×10³	34.7	15	285	资料下载
VT04-285-B	40×10³	80×10³	106	15	315	资料下载
VT04-315-B	58×10³	120×10³	356	15	350	资料下载
VT04-350-B	80×10³	160×10³	938	15	390	资料下载
VT04-390-B	110×10³	225×10³	2323	15	435	资料下载

系列号	理论额定扭矩 TDW （Nm）	理论最大扭矩 TCS （Nm）	轴承寿命系数 LC	单个关节最大允许偏角 β(°)	尺寸 A （mm）	详细尺寸
VT04-58-C	90	180	0.022×10^-5	35	58	资料下载
VT04-65-C	120	240	0.012×10^-4	35	65	资料下载
VT04-75-C	250	500	0.058×10^-4	35	75	资料下载
VT04-90-C	400	800	0.048×10^-3	35	90	资料下载
VT04-100-C	600	1200	0.26×10^-3	35	100	资料下载
VT04-125-C	1150	2300	0.26×10^-2	35	120	资料下载
VT04-150-C	2250	4500	2.65×10^-2	35	150	资料下载
VT04-180-C	4200	8400	3.6×10^-2	25	180	资料下载
VT04-200-C	8000	16000	1.03	25	200	资料下载
VT04-225L-C	11000	22000	1.89	25	225	资料下载
VT04-225H-C	20×10³	40×10³	9.79	15	250	资料下载
VT04-250-C	28×10³	56×10³	34.7	15	285	资料下载
VT04-285-C	40×10³	80×10³	106	15	315	资料下载
VT04-315-C	58×10³	120×10³	356	15	350	资料下载
VT04-350-C	80×10³	160×10³	938	15	390	资料下载
VT04-390-C	110×10³	225×10³	2323	15	435	资料下载
