产品浏览 > 全部工业万向节

小精密万向节十字万向节球笼万向节

上一页下一页

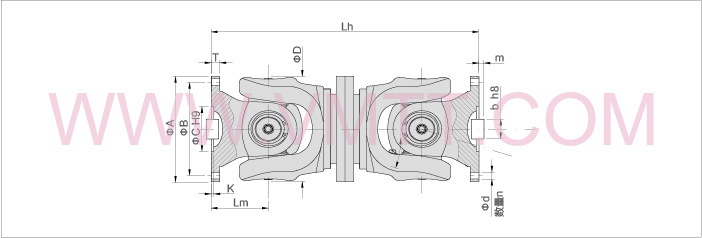

十字万向节（整体型，不可伸缩）

·整体焊接结构，总长固定不可伸缩。
·最大扭矩：9000000Nm，单节最大允许偏角：15-30°；
·转速根据客户要求做不同等级动平衡。

系列号	理论额定扭矩 TDW （Nm）	理论最大扭矩 TCS （Nm）	轴承寿命系数 LC	单个关节最大允许偏角 β(°)	尺寸 A （mm）	详细尺寸
VT05-160-A	10.5	21	0.16	15	160	资料下载
VT05-180-A	14	28	0.51	15	180	资料下载
VT05-200-A	20	40	1.47	15	200	资料下载
VT05-225-A	28	56	7.812	15	225	资料下载
VT05-250-A	40	80	28.2	15	250	资料下载
VT05-265-A	50	100	54.8	15	265	资料下载
VT05-285-A	58	120	82.8	15	285	资料下载
VT05-315-A	80	160	279	15	315	资料下载
VT05-350-A	110	225	744	15	350	资料下载
VT05-390-A	160	320	1860	15	390	资料下载
VT05-440-A	250	500	8.25×10³	15	440	资料下载
VT05-490-A	350	700	2.145×10⁴	15	490	资料下载
VT05-550-A	500	1000	6.335×10⁴	15	550	资料下载
VT05-620-A	625	1250	0.13×10⁶	15	620	资料下载

系列号	理论额定扭矩 TDW （Nm）	理论最大扭矩 TCS （Nm）	轴承寿命系数 LC	单个关节最大允许偏角 β(°)	尺寸 A （mm）	详细尺寸
VT05-160-B	10.5	21	0.16	15	160	资料下载
VT05-180-B	14	28	0.51	15	180	资料下载
VT05-200-B	20	40	1.47	15	200	资料下载
VT05-225-B	28	56	7.812	15	225	资料下载
VT05-250-B	40	80	28.2	15	250	资料下载
VT05-265-B	50	100	54.8	15	265	资料下载
VT05-285-B	58	120	82.8	15	285	资料下载
VT05-315-B	80	160	279	15	315	资料下载
VT05-350-B	110	225	744	15	350	资料下载
VT05-390-B	160	320	1860	15	390	资料下载
VT05-440-B	250	500	8.25×10³	15	440	资料下载
VT05-490-B	350	700	2.145×10⁴	15	490	资料下载
VT05-550-B	500	1000	6.335×10⁴	15	550	资料下载
VT05-620-B	625	1250	0.13×10⁶	15	620	资料下载

系列号	理论额定扭矩 TDW （Nm）	理论最大扭矩 TCS （Nm）	轴承寿命系数 LC	单个关节最大允许偏角 β(°)	尺寸 A （mm）	详细尺寸
VT05-160-C	10.5	21	0.16	15	160	资料下载
VT05-180-C	14	28	0.51	15	180	资料下载
VT05-200-C	20	40	1.47	15	200	资料下载
VT05-225-C	28	56	7.812	15	225	资料下载
VT05-250-C	40	80	28.2	15	250	资料下载
VT05-265-C	50	100	54.8	15	265	资料下载
VT05-285-C	58	120	82.8	15	285	资料下载
VT05-315-C	80	160	279	15	315	资料下载
VT05-350-C	110	225	744	15	350	资料下载
VT05-390-C	160	320	1860	15	390	资料下载
VT05-440-C	250	500	8.25×10³	15	440	资料下载
VT05-490-C	350	700	2.145×10⁴	15	490	资料下载
VT05-550-C	500	1000	6.335×10⁴	15	550	资料下载
VT05-620-C	625	1250	0.13×10⁶	15	620	资料下载

上一页下一页
